Montage der Gelenkarmmarkise Sun 3000 außen vor der Dachrinne
Für zusätzliche Höhe bei Fenstern und Türen, montieren Sie die Markise an der Traufe des Hauses. Entweder unter der Dachrinne oder vor der Dachrinne für zusätzliche Höhe. So montieren Sie die Gelenkarmmarkise Sun 3000 vor der Dachrinne.
Montage vor der Dachrinne bei Dächern mit 25 Grad Neigung. Um der Markise eine maximale Höhe zu geben, kann die Markise mit unserer speziellen Halterung für Dächer mit einer Neigung von 25 Grad vor der Dachrinne montiert werden. Wenn Sie die Markise ausmessen, messen Sie von Sparren zu Sparren die gewünschte Größe.
Montageanleitung
MONTAGE AN DER TRAUFE - SCHRITT 1
Messen Sie die Größe der Markise an Ihren Dachsparren und dem gewünschten Standort
Die Halterungen können auf beiden Seiten angebracht werden, und zwar an Stellen, an denen die Abmessungen passen.
MONTAGE AN DER TRAUFE - SCHRITT 2
Maße und Markierungen für das Ausfräsen der Sparrenhalterungen im Heckbrett

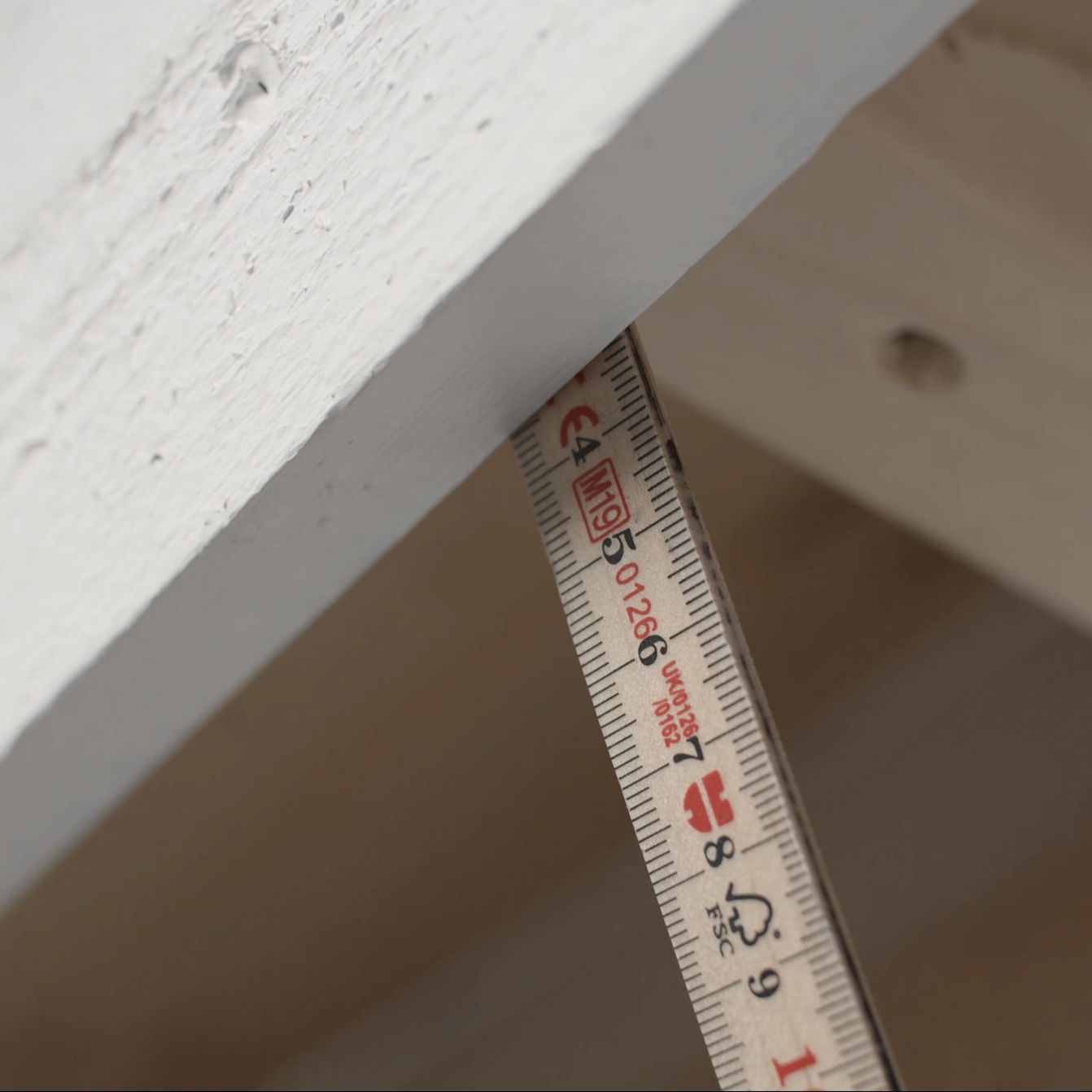

Messen und markieren Sie zunächst die Unterkante des Sparrens, um die Position des Sparrens auf dem Heckbrett zu bestimmen.
MONTAGE AN DER TRAUFE - SCHRITT 3
Ausfräsen der Wange an der Innenseite des Sparrenhalters
MONTAGE AN DER TRAUFE - SCHRITT 4

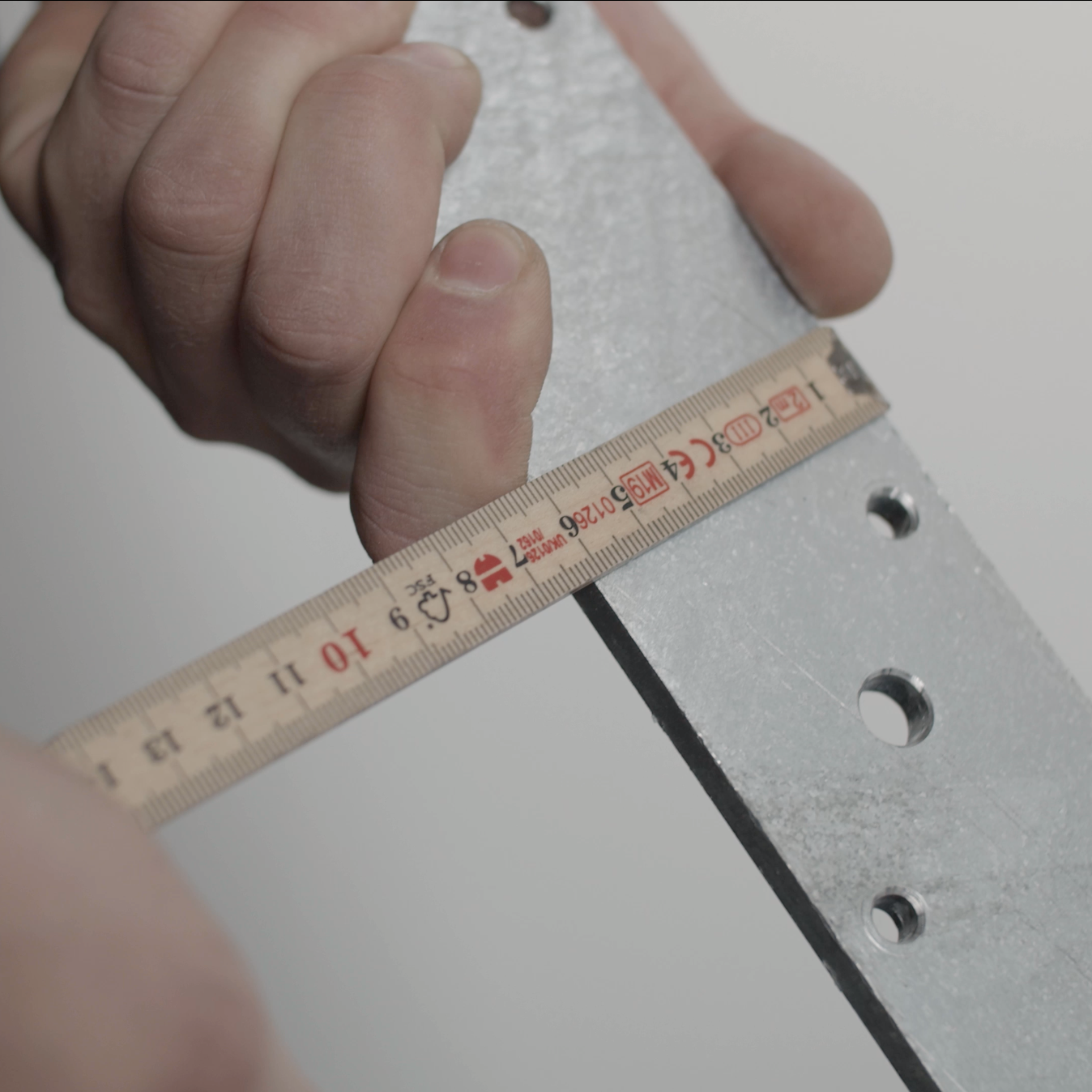

Ausmessen der Sparrenhalterungen und Fertigstellung der Fräsung des Heckbretts
MONTAGE AN DER TRAUFE - SCHRITT 5
Sparrenhalterung einsetzen, auf senkrechte Ausrichtung achten und am Sparren befestigen
MONTAGE AN DER TRAUFE - SCHRITT 6
Montieren Sie die Halterung und stellen Sie sicher, dass sie eben ist.
MONTAGE AN DER TRAUFE - SCHRITT 7
Packen Sie die Markise vorsichtig aus, lösen Sie die Klemmblöcke und klicken Sie die Markise in die Halterungen.
Lösen Sie die Halterungen an den hinteren Ecken der Markise und heben Sie die Markise auf die Höhe der montierten Halterungen, klicken Sie Ihre Markise ein und ziehen Sie die Halterungen fest.
MONTAGE AN DER TRAUFE - SCHRITT 8

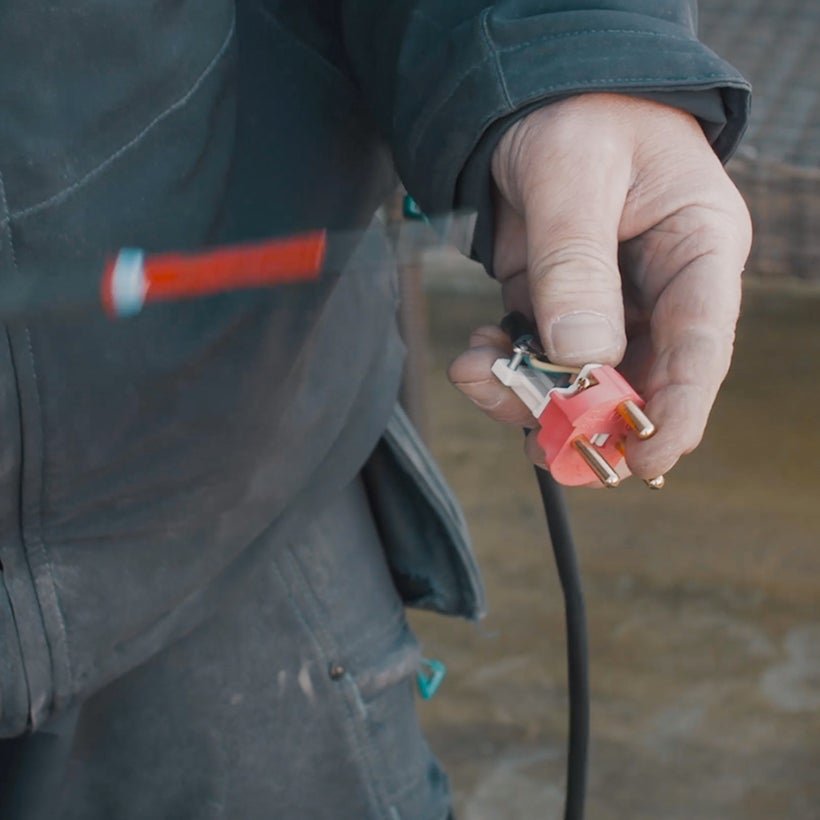

Lassen Sie den Stromanschluss der Markise von einem autorisierten Elektriker vornehmen. Elektriker
Alle elektrischen Arbeiten müssen von einem autorisierten Elektriker durchgeführt werden. Elektriker durchgeführt werden, so auch der Anschluss Ihrer Markise. Rufen Sie Ihren örtlichen Elektriker an und lassen Sie die Markise an 230 V, 50 Hz anschließen.
MONTAGE AN DER TRAUFE - SCHRITT 9
Einstellen der Neigung der Markise
Stellen Sie die Markise nach dem Anschließen auf die richtige Neigung ein, damit das Wasser ablaufen kann und nicht mit Ihren offenen Fenstern und Türen in Konflikt gerät. Wir empfehlen eine Neigung von etwa 25 Grad.
Fahren Sie die Markise mit Ihrer Fernbedienung einen halben Meter aus. Stellen Sie die Neigung ein, indem Sie die Schrauben in den Endkappen der Markise mit einem 13-mm-Schlüssel lösen und die Neigung mit einem 6-mm-Inbusschlüssel bestimmen.
Brauchen Sie Hilfe?
Wenn Sie Fragen zur Wartung haben oder einen professionellen Service wünschen, können Sie +4570262140 anrufen oder an service@alux.dk schreiben.
